Bridge / InfrastructureDMX512
Fujiang Bridge｜桥梁综合控制系统
桥面护栏、拱肋洗墙与桥墩投光统一接入 DMX512 系统，适合作为大型桥梁多类型灯具协同控制参考。
2,637护栏灯
1,292RGBW 洗墙灯
1 kmDMX 信号链路
TPK CONTROL SYSTEM · PROJECT REFERENCES
控制系统
工程案例展示
以桥梁、建筑外立面、轮廓线与像素媒体立面为入口，展示 DMX512、MADRIX 与 Art-Net 在实际工程中的控制规模、输出结构与应用逻辑。
DMX512建筑与基础设施主流控制协议
Art-Net多 Universe 网络分布与节点输出
MADRIX动态像素、媒体立面与大规模映射
Project-ready案例、系统逻辑与官网来源一体展示
PROJECT FILTER
按应用类型查看控制案例
案例图片与项目参数引用自 TPK Lighting 官方网站。点击“查看详情”可在当前页面查看控制重点，点击来源链接可进入官网原案例页。
Bridge / InfrastructureDMX512
Bridge / StructuralRGBW DMX
Volga River Bridge｜结构照明
墙洗、远投光与线性轮廓组合，突出钢桁架、桥墩与结构边缘，适合多层结构桥梁的分区与场景控制。
4 Types灯具组合
RGBW动态色彩
DMX512控制协议
Facade / Slab EdgeDMX512

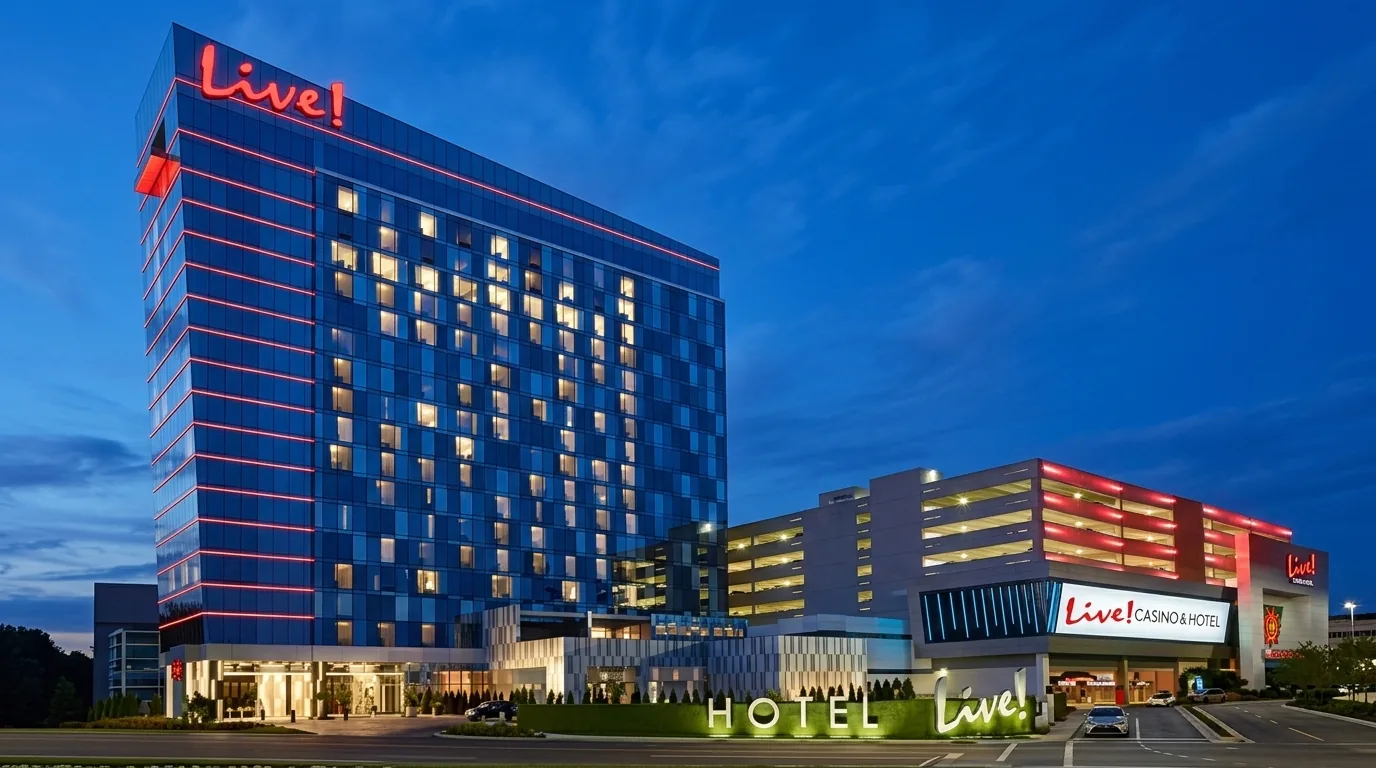

Live! Casino & Hotel｜楼层轮廓
16 层、三面立面采用连续线性灯具，通过统一 DMX512 系统实现楼层级与区域级动态控制。
860线性灯具
16 Floors楼层分区
ETL美国认证
Facade / CommercialRGBW DMX

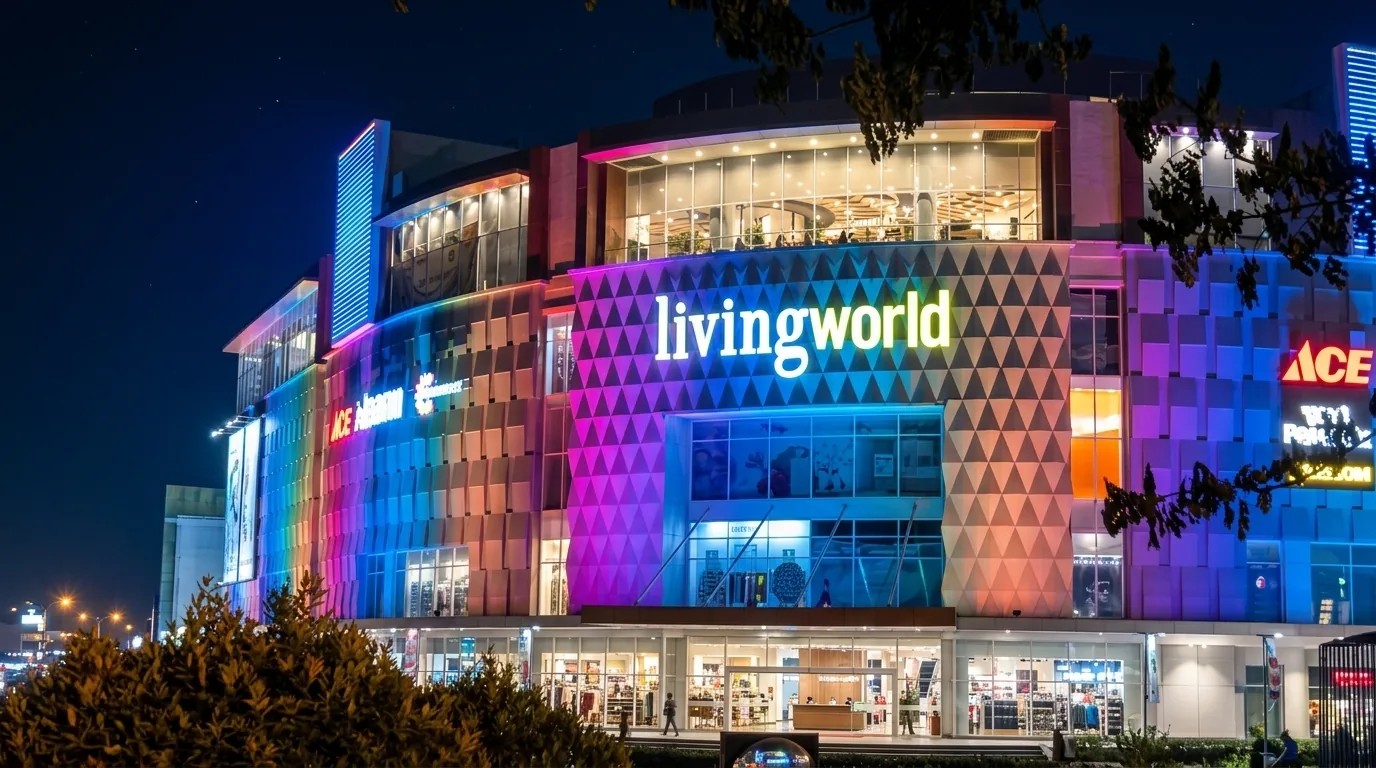

Living World Mall｜三维外立面
针对不规则三角纹理与玻璃幕墙，通过定制支架、精确光学与 DMX512 网络实现大面积动态色彩同步。
3D Facade复杂表面
RGBW+动态色彩
IP67户外防护
Outline / Roof TopMADRIX · Art-Net
Porter House｜屋顶与立面轮廓
500 套 RGBW 线性灯具连接至 16 Universe Art-Net 架构，适合作为中大型商业建筑轮廓动态控制参考。
500RGBW 灯具
16 UUniverse
17 kW系统功率
Outline / LandscapeDMX512

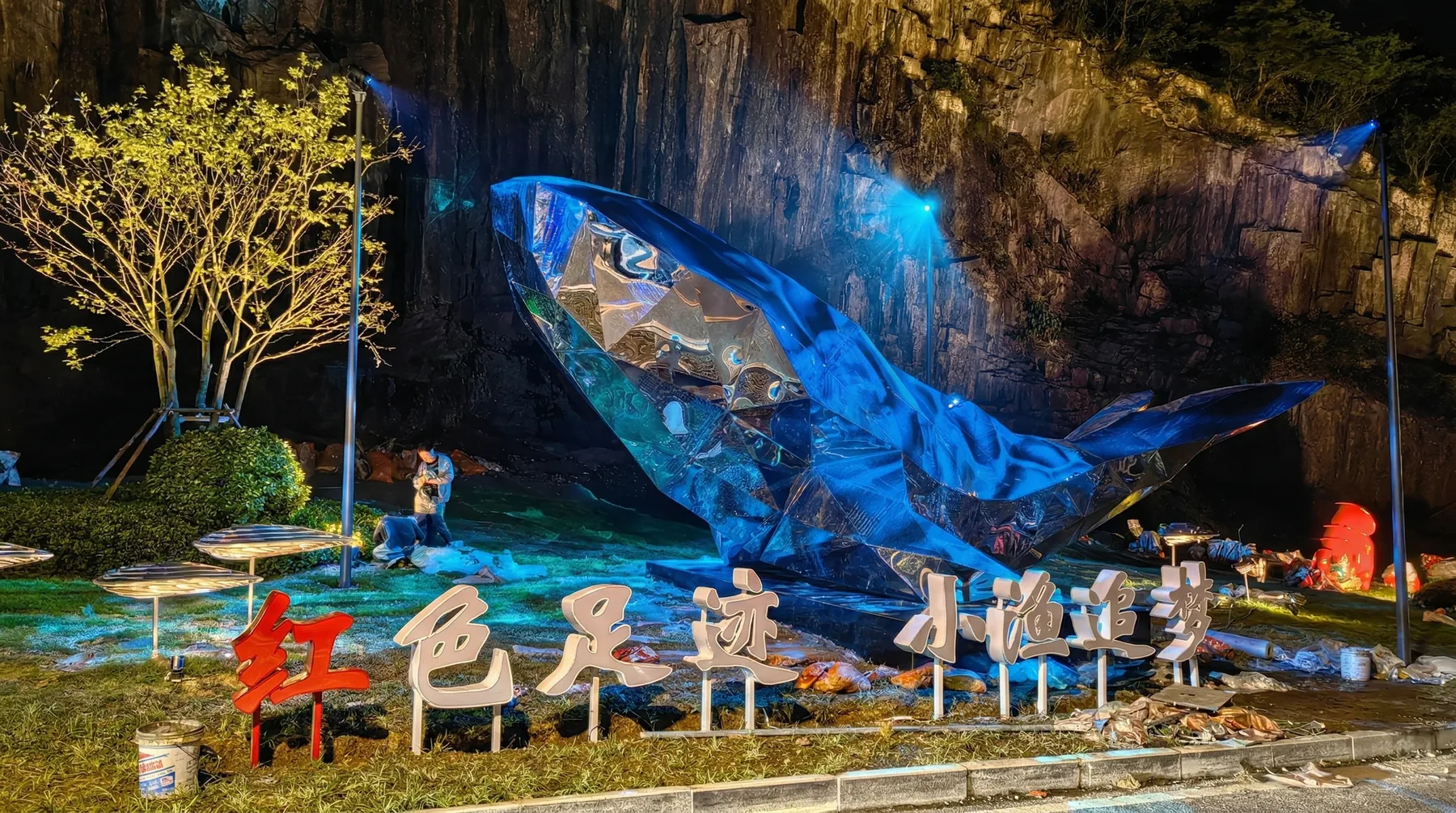

Cangnan Fishing Village｜水景与建筑轮廓
线性灯勾勒水景和建筑轮廓，并与地埋灯、投光灯和景观灯联动，展示多灯具类型的场景整合。
Outline轮廓勾勒
Landscape景观联动
DMX512场景控制
Facade / LandmarkDMX512
Portoviejo Cathedral｜历史建筑外立面
以洗墙灯与投光灯分层呈现穹顶、双塔和拱窗，适合作为地标建筑多区域 RGBW 场景控制示例。
RGBW彩色场景
2 Layers洗墙 + 投光
DMX512统一控制
Pixel / Media FacadeMADRIX AURA
Tianjin Haitang Building｜定制像素媒体立面
4,495 个定制六角星 RGBW 像素灯独立编址，由 12 台 MADRIX 控制器驱动，形成建筑幕墙级媒体动画系统。
4,495像素灯具
12MADRIX 控制器
8,000 m²幕墙面积
CONTROL ARCHITECTURE
从案例反推控制系统结构
用于客户沟通时快速说明：控制软件负责节目与映射，主控制器负责运行，网络节点负责将 Art-Net / sACN 转为现场 DMX，分配器与放大器负责信号隔离和长距离传输。
推荐讲解顺序
先确定灯具通道与 Universe，再确定节目复杂度、网络节点数量和现场分区，最后根据距离与布线条件配置分配器、放大器和信号线。
01
灯具与通道统计数量 × 单灯通道，计算基础 Universe 需求。
02
系统类型与主控静态 / 动态 / 像素媒体决定 DE3、DR1、MADRIX 或 Pharos 等架构。
03
网络与分控节点按楼层、桥段、立面或配电箱位置拆分 Art-Net / DMX 输出。
04
信号完整性结合传输距离、支路数量、隔离要求配置分配器与放大器。
Programming Software
MADRIX / Pharos / ESA Pro
MADRIX / Pharos / ESA Pro
Main Controller
Master / Stand-alone
Master / Stand-alone
Project Trigger
Schedule / Sensor / App
Schedule / Sensor / App
Ethernet Switch
Art-Net / sACN
Art-Net / sACN
Remote Node / Sub Controller
DMX Universe Output
DMX Universe Output
Cloud / Remote Access
Optional
Optional
DMX Splitter
Isolation & Branching
Isolation & Branching
Signal Amplifier
Long Distance
Long Distance
Power Distribution
AC / DC
AC / DC
Bridge Zones
Facade / Outline Zones
Pixel / Media Zones
示意结构仅用于客户理解；正式报价需根据项目通道、距离、配电和控制功能确认。
PROJECT VIDEOS
实际项目视频
视频链接引用自 TPK 官方项目页面，适合用于解释动态效果、媒体立面动画以及现场实际亮灯表现。
Tianjin Haitang Building｜像素媒体立面
查看 MADRIX 像素控制在 4,495 个定制灯具上的实际动画效果。
Jinyun Old Town｜建筑轮廓与夜景升级
查看线性轮廓、洗墙与节点照明在历史街区中的整体夜景表现。
